Uguns un dūmi var nopietni apdraudēt cilvēku cilvēku dzīvību un veselību. Pretēji vispārējam uzskatam, vairāk nekā 90% nāves gadījumu ugunsgrēkos izraisa nevis augsta temperatūra un sadegšana, bet gan piedūmojums. Dūmi var ievērojami bojāt arī īpašumu. Piemērotu glābšanas sistēmu izmantošana ievērojami palīdzēs izvairīties no briesmām, ko izraisa augsta dūmu un karstuma koncentrācija. Dūmu lūka FSP ar motoru, dūmu detektoru un signalizācijas slēdzi veido tā saukto "dūmu un karstuma izvadīšanas gravitācijas sistēmu". Šo sistēmu pielieto sabiedriskās celtnēs (īpaši viesnīcās, daudzdzīvokļu ēku kāpņu telpās u.c.)

System application

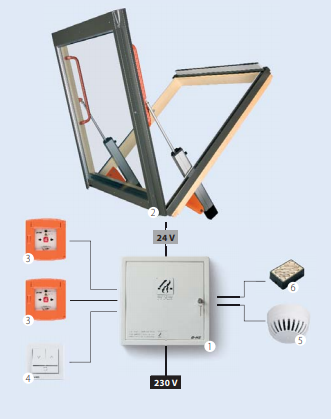

Dūmu un karstuma
izvadīšanas sistēmas shēma

System application

Ēka bez dūmu izvadīšanas
sistēmas ugunsgrēka laikā



Gravitational System of Smoke and Heat ExpellingSistēma paredz dūmu lūkas automātisku vai manuālu atvēršanu, tā novadot lielāko daļu ugunsgrēka laikā radušos dūmu, toksiskās gāzes un karstuma. Tādā veidā tiek atbrīvotas izejas, atvieglojot evakuāciju. Tas ļauj arī lokalizēt uguns avotu un nodzēst ugunsgrēku.

Sensors pēc ugunsgrēka konstatācijas nosūta signālu kontroles ierīcei, kas, savukārt, automātiski iedarbina elektromotorus, kas atver logu. Ja ugunsgrēks tiek pamanīts, pirms uz to noreaģē sensors, logu iespējams atvērt manuāli, nospiežot ugunsgrēka trauksmes pogu RT 45. Sistēma nodrošina arī telpas ikdienas vēdināšanu, izmantojot LT 84U ventilācijas slēdzi. Kad ieprogrammētais ventilācijas laiks beidzas, logs automātiski aizveras. Sistēmai iespējams pieslēgt arī ZRD lietus sensoru, kurš automātiski aizver logu lietus laikā. Ugunsgrēka gadījumā sensora signāls neietekmē loga darbību

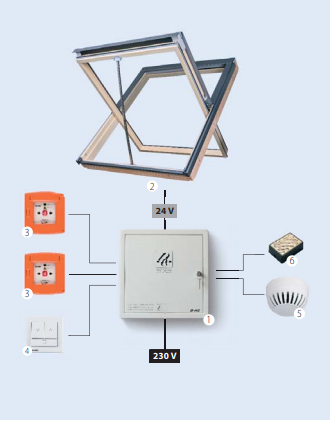

Dūmu un karstuma izvadīšanas gravitācijas sistēma

Gravitational System of Smoke and Heat Expelling

Komplekta sastāvdaļas

Simbols

Ierīces nosaukums

Elektrības pievade

1.RZN 4402K

Vadības ierīce ar avārijas elektropievadi 1 logam

barošanas vads (2 x 1mm²)

1.RZN 4404K

Vadības ierīce ar avārijas elektropievadi 2 logiem

barošanas vads (2 x 1,5mm²)

1. RZN 4408K

Vadības ierīce ar avārijas elektropievadi 4 logiem

barošanas vads (3 x 2,5mm²)

2. FSP P1

Dūmu lūka

barošanas vads (3 x 1 mm²)

3. RT 45

Trauksmes pogas

barošanas vads (5 x 1 mm²)

4. LT 84U

Ventilācijas slēdzis

barošanas vads (3 x 1 mm²)

5.OSD 23

Dūmu sensors

barošanas vads (2 x 1 mm²)

6. ZRD

Lietus sensors

barošanas vads (2 x 1 mm²)

Uzstādīšana

Lai uzstādītu sistēmu, vadības ierīci nepieciešams pieslēgt 230V AC elektroapgādei un ar atbilstošu kabeļu palīdzību - pārējiem sistēmas elementiem. Kabeļu garums atkarīgs no atsevišķo sistēmas sastāvdaļu izvietojuma. Elektroinstalācijas shēma iekļauta vadības ierīces montāžas instrukcijā. Sistēma jāuzstāda kvalificētam elektromontierim, ik pēc 6 mēnešiem nepieciešams veikt tās atkārtotas pārbaudes.

Visi sistēmas elementi ir sertificēti un to izmantošana ēkās ir autorizēta.

Apraksts

  • karstuma un dūmu izvadīšana ugunsgrēka laikā;

  • dūmu lūkas FSP automātiska vai manuāla atvēršana ugunsgrēka laikā;

  • paaugstināta drošība;

  • ēkas ventilēšana un lūkas automātiska aizvēršanās pēc noteikta laika.
