Pieslēgumi gludiem plākšņu segumiem ELV, ELJ

Apraksts

Flashings for Slate Roof Coverings ELV, ELJ

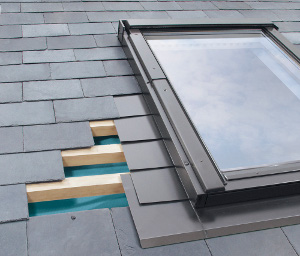

EL pieslēgumi ir piemēroti šīfera plākšņu jumtiem ar profila biezumu līdz 10mm (2x5 mm). Tos izmanto jumta slīpumā atsevišķi iebūvētiem logiem.

Tos var izmantot arī kombinācijās vai grupās izkārtotiem logiem:

  • V līmenī vertikāli, horizontāli vai grupās,
  • J līmenī tikai horizontālām kombinācijām.

Standartā EL pieslēgumi tiek izmantoti ELV versijā.

Tos iespējams izmantot jumtiem

  • ar slīpumu 15°–90° V variantā un
  • ar slīpumu 20°–90° J variantā.



Pieslēguma elementi

Pieslēgums sastāv no četriem pamatelementiem (apakšējais, divi sānu elementi un augšējais elements), kuru izmēri ir atkarīgi no loga augstuma. Tās apakšējai daļai ir līmējošs pārklājums, kas nodrošina drošu loga savienojumu ar jumta segumu. Notekas ļauVertical and horizontal elements with ELV flashingj no loga notecēt kondensātam.

Šķērsgriezums ar pieslēguma ELV elementiem

1 – pieslēguma augšējā daļa pieslēguma apakšējā daļa ar 165 mm garu “priekšautu”
2 – pieslēguma apakšējā daļa sānu daļas un porolona blīves
3 – sānu daļas
4 – noteka
