Pieslēgumi metāla plākšņveida segumiem EBV-P

Apraksts

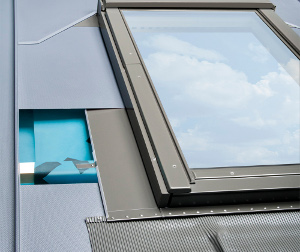

EBV-P Flashing for Steel Panel SheetEBV-P pieslēgumi nodrošina jumta logu ciešu savienojumu ar metāla paneļveida jumta segumiem. Pieslēguma spciāli sagatavotie elementi nodrošina ātru un estētiski glītu jumta loga apdari. Pateicoties šim risinājumam, nav nepieciešami sarežģīti un laikietilpīgi metāla apdares darbi. V dziļumā iemontēti jumta logi nepaceļas augstu virs jumta seguma, tādējādi ievērojami estetiszējot jumta izskatu. Pieslēgumi metāla plākšņu jumtiem pieejami EBS-P versijā dūmu lūkām un EBW-P evakuācijas lūkām. EBV-P pieslēgumie piemēroti iemontēšanai jumtos ar slīpumu 15 – 90° V dziļumā.







Pieslēguma elementi

Pieslēgums sastāv no četriem pamatelementiem (apakšējais, divi sānu elementi un augšējais elements). Plata un elastīga 165 cm apdare veido apakšējo elementu, tai  ir līmējošs pārklājums, kas nodrošina drošu loga savienojumu ar jumta segumu. Pieslēgumam Pieslēgumam ir atlocītas malas, kas ļauj no loga notecēt kondensātam.



Vertical and horizontal cross-section with EBV-P flashing elements

Šķērsgriezums ar pieslēguma EBV-P elementiem

1 – pieslēguma augšējā daļa
2 – pieslēguma apakšējā daļa ar priekšautu
3 – sānu daļas
4 – noteka
