Pieslēgumi gludiem jumta segumiem ESV, ESJ

Apraksts

Flashings for Thin, Flat Roof Coverings ESV, ESJ

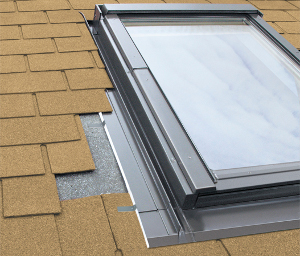

ES pieslēgumi ideāli piemēroti logu iebūvēšanai jumta segumos līdz 10 mm (2x5 mm) biezumā. Tos izmanto jumta slīpumā atsevišķi iebūvētiem logiem.

Šis pieslēgums ļauj iebūvēt logus divos dažādos jumta konstrukcijas līmeņos: V (0 cm), J (-3 cm).

Tos var izmantot arī kombinācijās vai grupās izkārtotiem logiem:

  • V līmenī vertikāli, horizontāli vai grupās,
  • J līmenī tikai horizontālām kombinācijām.

Standartā ES pieslēgumi tiek izmantoti ESV versijā.

Tos iespējams izmantot jumtiem

  • ar slīpumu 15°–90° V variantā un
  • ar slīpumu 20°–90° J variantā.



Vertical and horizontal cross-section of FTP-V window with ESJ flashingPieslēguma elementi

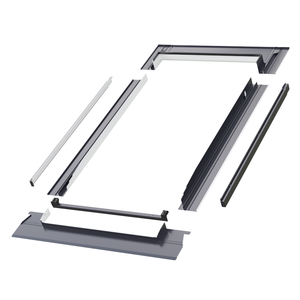

Pieslēgums sastāv no četriem pamatelementiem. Tās apakšējai daļai ir līmējošs pārklājums, kas nodrošina drošu loga savienojumu ar jumta segumu.



1 – pieslēguma augšējā daļa

2 – pieslēguma apakšējā daļa

3 – sānu daļas

4 – alumīnija skavas pieslēguma nostiprināšanai
