Light tunnel with rigid light transmitting tube SRT

Plakans gaismas tunelis ar elastīgu cauruli SR_

Apraksts

SF_ - ar elastīgu gaismu atstarojošu cauruli.
SF_-L - ar gaismu atstarojošu cauruli un dabiskā apgaismojuma nodrošināšanu bēniņu telpās. Griestos iebūvētais tunelis nodrošina telpas ērtu izmantošanu.

Jaunā gaismas tuneļa dizaina raksturojums:

  • aptuveni par 10% augstāks siltuma caurlaidības koeficients, salīdzinot ar gaismas tuneļa modeli ar kupolu,
  • integrēts pieslēgums gaismas tuneļa ātrākai uzstādīšanai.

Gaismas tunelis sastāv no jumta elementa, elastīgas 2.1 m garas izgaismošanas caurules SRM, griestu rāmja, prizmatiska gaismas izkliedētāja un montāžas komplekta.

Galerija

Raksturojums

  • RaksturojumsFIKSĒTA GAISMU ATSTAROJOŠA CAURULE - Caurule izgatavota no meatlizēta poliestera un pastiprināta ar metāla stiepli, tā radot izturīgu un elastīgu cauruli, kas ir ideāli piemērota uzstādīšanai nelielos attālumos telpās, kurās nepieciešams apiet konstruktīvos šķēršļus. Maksimālais ieteicamais caurules garums ir 4 metri gaismas tuneļiem ar diametru 350 mm un 6 metri gaismas tuneļiem ar diametru 550 mm.
  • JUMTA ELEMENTS - Tas sastāv no alumīnija rāmja, kurā iemontēts 4mm biezs rūdīts stikls. Gaismu atstarojošā caurule tiek piestiprināta rāmja iekšējam profilam. Jumta elementa sānu daļas izgatavotas no alumīnija plāksnes vai speciāla organiskā stikla (L modelim ar papildus bēniņu izgaismojumu) un savienotas ar pieslēgumu. Jumta elements krāsots pelēkbūnā RAL 7022 tonī, kas nevainojami sader ar visām jumta segumu standarta krāsām.
  • GRIESTU RĀMIS - Jaunais griestu rāmis izgatavots no organiskā stikla un aprīkots ar gaismu izkliedējošu elementu. Tā vāks izgatavots no efektīva matēti balta polistirola. Plakano gaismas tuneļu griestu elementi, salīdzinot ar gaismas tuneļiem, kas aprīkoti ar kupolu, ir noapaļotākas formas.

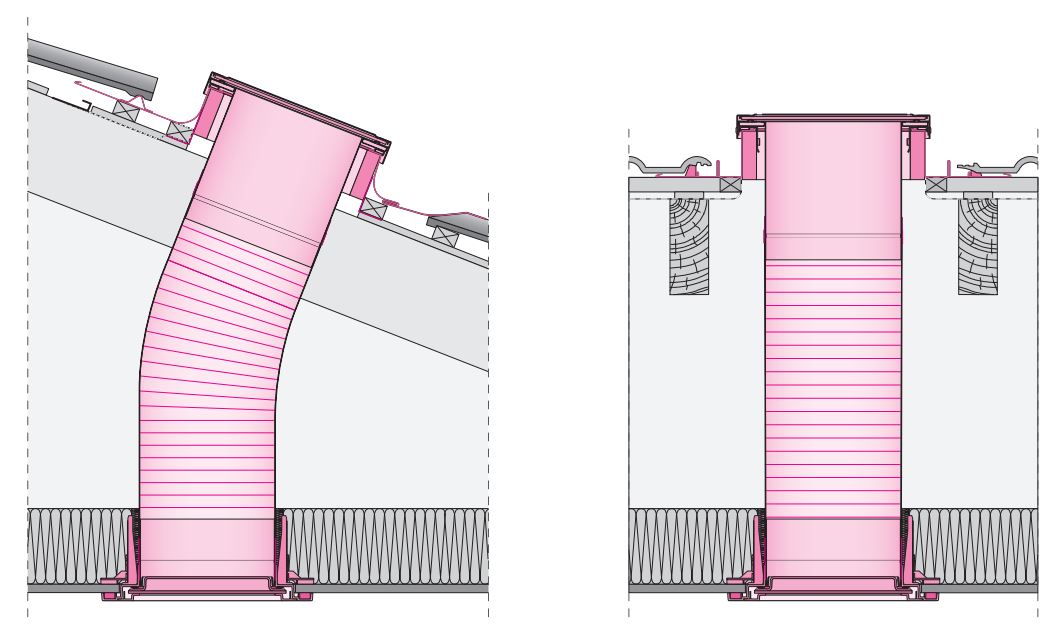

Gaismas tuneļa SF_ šķērsgriezums:
