Light tunnel with rigid light transmitting tube SRT

Plakans gaismas tunelis ar fiksētu cauruli SR_

Apraksts


SR_  - ar fiksētu gaismu atstarojošu cauruli.
SR_-L - ar gaismu atstarojošu cauruli un dabiskā apgaismojuma nodrošināšanu bēniņu telpās. Griestos iebūvētais tunelis nodrošina telpas ērtu izmantošanu.

Jaunā gaismas tuneļa dizaina raksturojums:

  • aptuveni par 10% augstāks siltuma caurlaidības koeficients, salīdzinot ar gaismas tuneļa modeli ar kupolu,
  • integrēts pieslēgums gaismas tuneļa ātrākai uzstādīšanai.

Gaismas tunelis SR_ sastāv no jumta elementa, trīs 61 cm garām izgaismošanas caurulēm SRM, elkoņa SRK, griestu rāmja, prizmatiska gaismas izkliedētāja un montāžas komplekta. Visu savienoto sekciju kopējais garums taisnā līnijā ir 2.1m (SR_ 550 – 1.8m).

Galerija

Raksturojums

  • RaksturojumsFIKSĒTA GAISMU ATSTAROJOŠA CAURULE - Caurule izgatavota no alumīnija un pārklāta ar efektīvu, sudrabu saturošu un gaismu atstarojošu (98%) slāni (salīdzinot ar jaunu spoguli, kura gaismas atstarošanas koeficents ir 90-95%). Minimālie zudumi gaismas pārvades procesā ļauj izmantot pat 12 m garus SR_ gaismas tuneļus. Montāžas laikā nav nepieciešams samazināt izgaismošanas caurules garumu, jo tā ir izveidota pēc teleskopa principa, atliek vienu cauruli iebīdīt otrā un panākt vēlamo kopējo garumu.
  • JUMTA ELEMENTS - Tas sastāv no alumīnija rāmja, kurā iemontēts 4mm biezs rūdīts stikls. Gaismu atstarojošā caurule tiek piestiprināta rāmja iekšējam profilam. Jumta elementa sānu daļas izgatavotas no alumīnija plāksnes vai speciāla organiskā stikla (L modelim ar papildus bēniņu izgaismojumu) un savienotas ar pieslēgumu. Jumta elements krāsots pelēkbūnā RAL 7022 tonī, kas nevainojami sader ar visām jumta segumu standarta krāsām.
  • GRIESTU RĀMIS - Jaunais griestu rāmis izgatavots no organiskā stikla un aprīkots ar gaismu izkliedējošu elementu. Tā vāks izgatavots no efektīva matēti balta polistirola. Plakano gaismas tuneļu griestu elementi, salīdzinot ar gaismas tuneļiem, kas aprīkoti ar kupolu, ir noapaļotākas formas.
  • ELKONIS - Ar elkoņa SRK palīdzību iespējams mainīt caurles uzstādīšanas leņķi no 0° līdz 65°. Gaismas tuneļiem SR_ un SR_-L 550 elkonis SRK pieejams pēc klienta izvēles.
  • Gaismas tunelis paredzēts uzstādīšanai jumtos ar slīpumu no 15 līdz 60°.

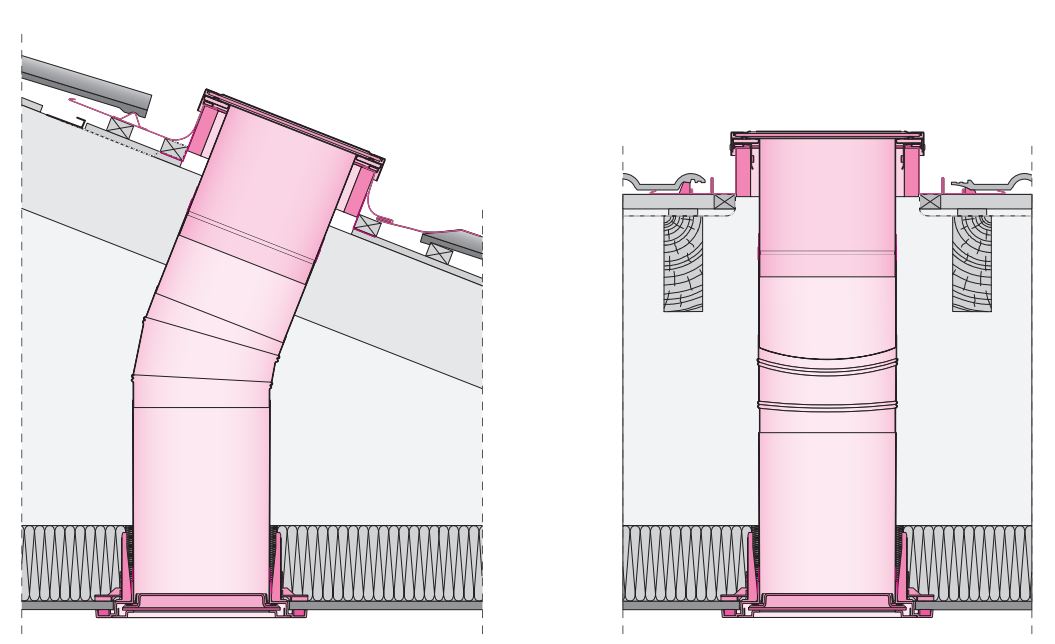

Gaismas tuneļa SR_ šķērsgriezums:
