Pieslēgumi balkona logiem ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Apraksts

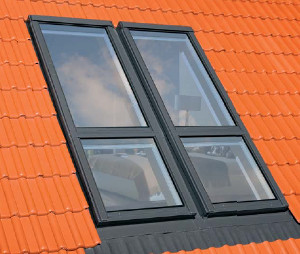

Flashings for balcony window ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G ThermoPieslēgumi E__ / G paredzēti balkona logiem FGH-V Galeria. Tie nodrošina loga ciešu savienojumu ar jumta segumu. Burts G apzīmē Galeria logus.

Pieejamie pieslēgumi:

  • ESV / G piemēroti logu iebūvēšanai jumta segumos līdz 10 mm (2x5 mm) biezumā: bitumena šindeļu, bitumena ruļļveida vai gludiem metāla segumiem,
  • EZV-A / G – profilētiem jumta segumiem ar profila dziļumu līdz 45 mm, dakstiņu, bitumena viļņotiem vai profilētiem metāla jumta segumiem,
  • EHN-A / G – dziļi profilētiem jumta segumiem ar profila dziļumu līdz 90 mm, dakstiņu vai vai profilētiem metāla jumta segumiem,
  • EHN-AT / G Thermo - universāls pieslēgums ar papildus siltumizolāciju, kas izmantojums vairumam jumta segumu ar profila dziļumu līdz 90 mm.

Paredzēti uzstādīšana jumtos ar slīpumu no 35° līdz 55° V vai N dziļumā. Balkona logus FGH-V Galeria iespējams izmantot horizontālās kombinācijās ar jumta logiem ar paceltu pagrieziena asi FDY-V, izmantojot speciālus pieslēgumus kombinācijām K__ / G. Abu veidu logiem (FGH-V un FDY-V) apakšējā vērtne atrodas vienādā augstumā.

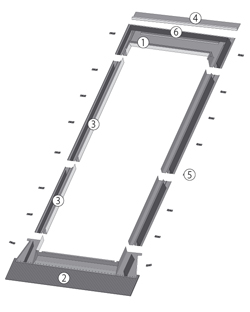

Pieslēguma elementi


Pieslēgums sastāv no augšējās, apakšējās un sānu daļām. Tās apakšējai daļai ir līmējošs pārklājums, kas nodrošina drošu loga savienojumu ar jumta segumu. Tas (izņemot ESV/G) ietver arī notekas, kas ļauj no loga notecēt kondensātam.
Vertical and horizontal crosssection with EZV-A/G flashing element

Šķērsgriezums ar pieslēguma EZV-A/G elementiem

1 — pieslēguma augšējā daļa ar izolāciju
2 — pieslēguma apakšējā daļa ar elastīgu priekšautu
3 — sānu malas ar porolona blīvējumu
4 — noteka
5alumīnija skavas pieslēguma nostiprināšanai
6jumta segumam atbilstošs profils
