Pieslēgumi ar papildus termoizolāciju EHV-AT Thermo, EHN-AT Thermo

Apraksts

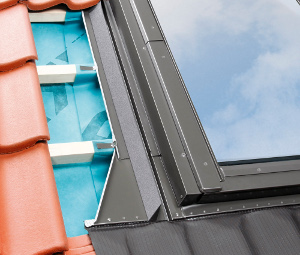

Flashing with Additional Thermal Insulation EHV-AT Thermo, EHN-AT ThermoJaunais universālais pieslēgums EHT-AT Thermo ar papildus termoizolāciju ir iedēls risinājums, kas nodrošina ciešu un "siltu" loga un jumta seguma savienojumu. EHT-AT Thermo ļauj izveidot loga izolāciju virs latojuma līmeņa.

Pieslēguma iekšpusē atrodas elastīgs izolācijas materiāls, kas stingri pielīp pie loga rāmja, veidojot efektīvu termoizolētu rāmi. Zem latojuma līmeņa logam izmanto no impregnētas aitas vilnas izgatavotu izolācijas komplektu XDP. Atkarībā no loga modeļa Termo pieslēgums uzlabo loga Uw loga siltumizolācijas koeficientu līdz pat 15%, novēršot siltuma zudumus un aukstuma tiltiņu veidošanos.

EHV-AT Thermo ir universāls pieslēgums, ko iespējams izmantot jebkuram jumta segumam ar profila dziļumu līdz 90 mm, jebkuram koka vai PVC loga modelim. Tas izmantojams kā standarta risinājums atsevišķi stāvošiem logiem slīpā jumtā. Tos iespējams izmantot arī horizontālās un vertikālās kombinācijās vai blokveida kompleksiem, ja logi tiek uzstādīti dziļumā V (0 cm) jumtos ar slīpumu no 15° līdz 90°.

Flashing cross-section with thermo insulation materialPieslēguma šķērsgriezums ar termoizolējošo materiālu

Pieslēguma elementi

EHV-AT Thermo ir universāls pieslēguma veids, kuru iesējams izmantot jebkuram jumta segumam. Pieslēgums ir par 22 mm platāks nekā standarta pieslēgums , tas sastāv no četriem pamatelementiem (apakšējais, divi sānu elementi un augšējais elements), kuriem ir līmējošs pārklājums, kas nodrošina drošu loga savienojumu ar jumta segumu. Apakšējam elementam ir garš, plats alumīnija plastikāta priekšauts ar PVC plēvi apakšpusē, kas nodrošina drošu loga savienojumu ar jumta segumu.

Pieslēguma sānu kanāli nodrošina aizsardzību pret lietu, sniegu, vēja sapūstiem putekļiem un lapām. Pieslēgumam ir atlocītas malas, kas ļauj no loga notecēt kondensātam.Vertical and horizontal cross-section with EHV-AT Thermo elements

Šķērsgriezums ar pieslēguma EHV-AT Thermo elementiem

1 — pieslēguma augšējā daļa ar izolāciju
2 — pieslēguma apakšējā daļa ar izolāciju un priekšautu
3 — sānu daļas un porolona blīves

4 — noteka
5 — alumīnija skavas pieslēguma nostiprināšanai
6 — jumta segumam atbilstošs profils
