Divslīpņu konstrukcija jumta logu montāžai EFR

Apraksts

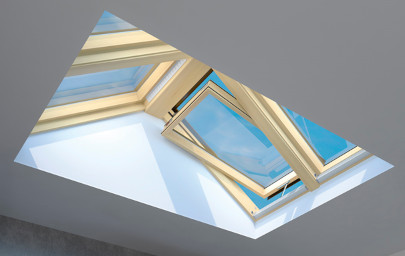

Dwuspadowy System Płaskich Dachów EFRDivslīpņu konstrukcija EFR plakaniem jumtiem ir jaunums FAKRO prduktu klāstā. Šī sistēma ļauj uzstādīt jumta logus plakanos jumtos, izvietojot tos divās plaknēs un ļaujot saglabāt plakano jumtu estētisko izskatu. EFR klientam tiek piegādāts pilnā komplektācijā, ieskaitot koka pamatni ar siltumizolācijas materiālu un pieslēgumu komplektu. Konstrukcija EFR plakaniem jumtiem ir līdzīga konstrukcijai EFW, taču ievērojami uzlabota. Tas ir estētisks un efektīvs risinājums, kas ļauj izgaismot telpas zem jumtiem ar nelielu slīpumu. Tā konstrukcija ļauj uzstādīt koka logus FT_, PVC logus PT_ un citus standarta logus, kā arī izmantot visus iekšējos un ārējos jumta logu piederumus. Konstrukcija standartā tiek piedāvāta logiem, kuru platums ir 78 vai 114 cm un kuri ir izvietoti kompleksā B2/2.
Šo logu standarta augstums ir 118 cm. Pamata attālums starp blakus esošajiem logiem ir 40 mm. Divslīpņu konstrukcija EFR paredzēta uzstādīšanai jumtos ar slīpumu no 0º līdz 15º.

Sistēmas elementi

Divslīpņu konstrukcijas plakaniem jumtiem EFR pamatne izgatavota no 12 mm biezām ūdens necaurlaidīgām OSB plāksnēm ar 100 mm biezu putupolistirola pildījumu.No iekšpuses tās apšūtas ar saplāksni, pie kura var piestiprināt izvēlēto apdares materiālu. Produkts tiek piedāvāts kā komplekts, kurā ietilpst sistēmas pamatne, pieslēgums un palīgspāres. Pēc pamatnes uzstādīšanas to nepieciešams noblīvēt un nostiprināt pie esošā jumta seguma.

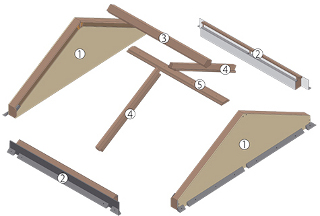

Divslīpņu konstrukcijas EFR šķērsgriezums Electro logiem

1 — Koka pamatne ar izolējošajiem sānu elementiem
2Koka pamatne ar izolējošajiem priekšējiem elementiem
3 — Augšējais savienojošais stienis
4 — Atbalsta palīgspāre
5 — Noslēdzošā spāreSchemat Dwuspadowego Systemu Płaskich Dachów EFR
6 — Augšējais pieslēgums
7 — Savienojošās caurulesDivslīpņu konstrukcija jumta logu montāžai EFR
8 — Sānu pieslēgums
9 — Priekšējais pieslēgums
10 — Difūzijas membrāna
11 — Kabeļu kanāls
