Pieslēgumi fasādes - jumta logiem EUN/B, EUV/B, EUV-L/B

Apraksts

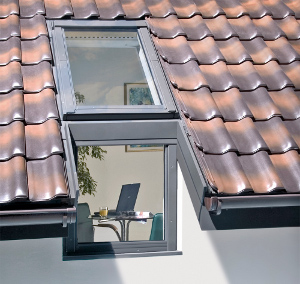

Kołnierze do zespolenia kolankowego EUN/B, EUV/B, EUV-L/BPieslēgumi EU_/B paredzēti izmantošanai tikai ar jaunās sērijas B_L fasādes logiem. Tie nodrošina jebkura veida jumta loga ciešu savienojumu ar vertikālā sienā iebūvētu logu.

Jumta logus iespējams iebūvēt trīs dažādos līmeņos:

  • N (3 cm),
  • V (0 cm),
  • J (– 3 cm) - pēc individuāla pasūtījuma.

Pieslēgums EUV/B standartā paredzēts jumta logu montāžai V dziļumā. EUV/B ir universāls pieslēgums, kas ļauj uzstādīt jumta logu dažādos jumta segumos, bet pieslēgums EUV-L/B tiek izmantots jumta logu montāžai gludos jumta segumos (2 x 5 mm). Pieslēgumi EU_/B pamata versijā paredzēti atsevišķas fasādes - jumta logu kombinācijas montāžai, taču ir pieejami arī blakus stāvošu moduļu izveidei. Fasādes - jumta loga pieslēguma veidu izvēlas atbilstoši jumta logu izmēram.

Pieslēguma iebūvēšanas dziļumu izvēlas atbilstoši jumta slīpumam:

  • "V", "N" dziļumā jumtos ar slīpumu 15°–55°
  • "J" dziļumā jumtos ar slīpumu 30°–55°

Pieslēguma uzbūve

EU pieslēgumi fasādes - jumta logiem sastāv no elementiem, kas savieno jumta logu ar jumta segumu, savieno jumta logu ar fasādes logu, elementiem, nosedz fasādes logu un tā savienojumu ar sienu, kā arī nosedz spāres malas 120 cm garumā.



Schemat kołnierza do zespolenia kolankowego EUN/B, EUV/B, EUV-L/B

Pieslēguma EUV/B šķērsgriezums


1 – jumta loga pieslēgums (bez apakšējā elementa)
2 – logus savienojošais elements
3 – alumīnija pārklājums
4sānu notekas
5 – vēja barjera
6nosedzošais profils
7izolējošā lenta no aitas vilnas
