Flashings

Pieslēgumi logu savienošanai korē ERN-H, ERV-S, ERV-Z, ERV-L

Apraksts

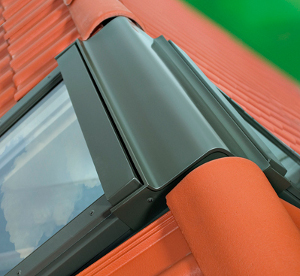

Kołnierze do zespolenia kalenicowego ERN-H, ERV-S, ERV-Z, ERV-LŠie pieslēgumi ļauj savienot logus, kuri atrodas kores pretējās pusēs. Logi tiek savienoti ar pieslēguma virsējo elementu. Šāda logu kombinācija ļauj telpā ielaist vairāk dabiskās gaismas. Tā veido unikālu noskaņu un paver lielisku skatu uz debesīm. Gadījumos, kad logu apkalpošana manuāli ir sarežģīta vai neērta, iespējams uzstādīt elektriskās vadības sistēmu. Ņemot vērā logu atrašanos visaugstākajā telpas punktā, ieteicams izmantot PVC logus, kuriem ir paaugstināta izturība pret mitrumu.

Korē saslēgti jumti piemēroti uzstādīšanai jumtos ar slīpumu no 15° līdz 55°. Šos pieslēgumus iespējams izgatavot no alumīnija, vara vai titāna-cinka.

Pieejami divu veidu pieslēgumi, kuru izvēle atkarīga no jumta seguma un loga iebūvēšanas dziļuma:

— dziļumam N (+3 cm): ERN-H;
— dziļumam V (0): ERV-S, ERV-Z, ERV-L.

Pieslēguma uzbūve

Tas sastāv no diviem pieslēgumiem (bez augšējiem elementiem un atlocītajām malām) un universālā elementa divu logu savienošanai jumta korē.Schemat kołnierza do zespolenia kalenicowego ERN-H, ERV-S, ERV-Z, ERV-L



ERV-Z pieslēguma elementu horizontālais un vertiākalais šķērsgriezums


1 — divi jumta logu pieslēgumi (bez augšējām daļām un notekām)
2 — divus logus savienojošais elements
