Flashings

Pieslēgumi lokšņveida jumta segumiem EEV/CU, EEV/TC

Apraksts

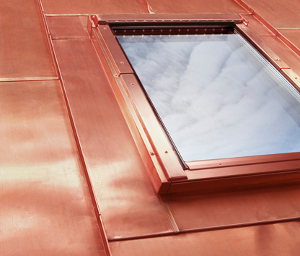

Flashings for Flat Sheeting EEV/CU, EEV/TCŠis ieslēgums paredzēts gludiem vara vai titāna-cinka jumta segumiem.

Iespējams logus kombinēt arī grupās:

  • V dziļumā vertikālās un horizontālās grupās,
  • J dziļumā tikai vertikālās grupās.

Pieejami divu veidu pieslēgumi uzstādīšanai V (0 cm) vai J (–3 cm) dziļumā. Standarta uzstādīšanas dziļums EE pieslēgumiem ir V-EEV pieslēgums. Pieslēgumi izmantojami jumtos ar slīpumu no 15° līdz 90° uzstādīšanai V dziļumā un  no 20° līdz 90° uzstādīšanai J dziļumā.

This flashing is used for installation of windows in flat sheet roofs made from
either copper or titanium-zinc. Construction of the side elements is designed to make the window fit neatly with the sheeting.



Pieslēguma elementi

Pieslēgums sastāv no četriem pamatelementiem.

This flashing is made of four basic elements. All elements have side profiled finishing allowing for easy connection with flat sheeting. The elements are permanently fixed to the sheeting by folding seams.

Vertical and horizontal cross-section with EEV flashing elements

Šķērsgriezums ar pieslēguma EEV elementiem


1 — Pieslēguma augšējā daļa
2 — Pieslēguma apakšējā daļa
3 — Sānu daļas
