Flashings

Pieslēgumi loga uzstādīšanas leņķa mainīšanai ESA, EZA-P, EHA-P

Apraksts

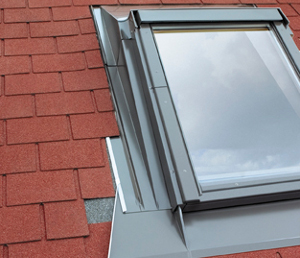

Flashing for Changing Window Installation Angle ESA, EZA-P, EHA-PPieslēgumi loga uzstādīšanas leņķa mainīšanai ESA, EZA-P, EHA-P E_A piemēroti logu hermētiskai savienošanai ar neliela slīpuma jumta segumu  10° vai vairāk.Tie ļauj palielināt loga uzstādīšanas leņķi par papildus 10°. Tos izmanto mansarda jumtos un pielāgotos bēniņos ar nelielu slīpumu, tādā veidā ļaujot palielināt bēniņu platību. Parasti šos pieslēgumus izmanto atsevišķu jumta logu iebūvēšanai. Tos izmanto arī moduļos horizontālai logu savienošanai (šādās kombinācijās attālumam starp logiem jābūt 20 cm).

Pieejami trīs veidu ieslēgumi, kuru imantošana atkarīga no jumta seguma:

  • pieslēgums ESA – gludiem jumta segumiem ar profila dziļumu līdz 10 mm (2 x 5 mm), gludā metāla, bitumena šindeļu vai bitumena ruļļveida jumta segumiem;
  • pieslēgums EZA-P – profilētiem jumta segumiem ar profila dziļumu līdz 45 mm, dakstiņu, bitumena viļņotiem vai profilētiem metāla jumta segumiem;
  • pieslēgums EHA – dziļi profilētiem jumta segumiem ar profila dziļumu līdz 90 mm, dakstiņu vai vai profilētiem metāla jumta segumiem.

Paredzēti uzstādīšanai jumtos ar slīpumu no 10° līdz 75°.



Pieslēguma elementi

Pieslēgums sastāv no četriem pamatelementiem. Apakšējais elements tiek stiprināts pie jumta seguma. Augšējais un sānu elementi ir aprīkoti ar līmējošu izolācijas materiālu. Komplektā ietilpst speciālas skavas pieslēguma nostiprināšanai. Rezultātā tiek iegūta loga leņķa maiņa attiecībā pret jumta slīpumu. EZA un EHA pieslēgumiem ir sānu kanāliem pielīmētas porolona blīves, kas nodrošina aizsardzību pret lietu, sniegu, vēja sapūstiem putekļiem un lapām. Pieslēgumi ir aprīkoti ar notekām, kas ļauj no loga notecēt kondensātam.

Vertical and horizontal cross-section with EZA flashing elements

Pieslēguma EZA elementu šķērsgriezums


1 — pieslēguma augšējā daļa
2 — pieslēguma apakašējā daļa
3 — sānu daļas ar porolona blīvēm
4 — alumīnija skavas pieslēguma nostiprināšanai.
