Moduļi logu uzstādīšanai dažādās plaknēs KMV, KMV-L

Moduły do zespolenia mansardowego KMV, KMV-LApraksts

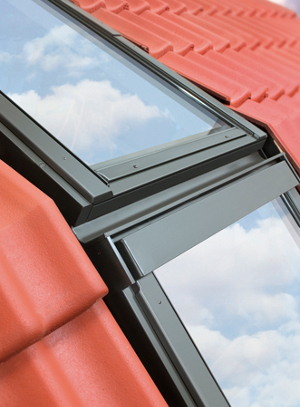

KM moduļi tiek izmantoti logu motāžai mansarda jumtos. Logi izvietoti viens virs otra un savienoti ar mansarda moduli. Ir pieejams tikai viena veida modulis, kas pieļauj loga uzstādīšanu jumta konstrukcijā dziļumā V (0). KVM modulis ir universāls, paredzēts jumta logu uzstādīšanai praktiski jebkurā jumta segumā (S, Z, H), bet modulis KMV-L paredzēts logu uzstādīšanai tikai profilētiem jumta segumiem. Augšējo logu iespējams uzstādīt slīpumā no 15° līdz 60°, mansarda jumta iekšējam leņķim jābūt robežās no 105° līdz 150°. Mansarda moduli iespējams isgatavot no alumīmija, vara vai titāna-cinka. KMV, KMV-L pieslēgumi plastikāta logu uzstādīšanai mansarda kombinācijās pieejami pēc individuāla pasūtījuma.

are used for fitting roof windows in mansard roofs. Windows are










Pieslēguma elementi

Tas sastāv no jumta logus savienojošā elementa un apakšējā loga sānu elementiem. KMV modulī ietilpst arī sānu kanāli, kas nodrošina aizsardzību pret lietu, sniegu, vēja sapūstiem putekļiem un lapām.

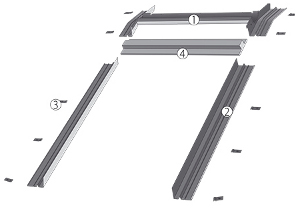

Schemat modułu do zespolenia mansardowego KMV, KMV-L

KMV mansarda moduļa horizontālais un vertikālais šķērsgriezums


1 — viena virs otra izvietoto logu savienojošais elements
2 — sānu daļas
3alumīnija skavas pieslēguma nostiprināšanai
4 — porolona blīves
