Pieslēgumi profilētiem jumta segumiem EZV-A, EZV-A AX00
EZV-A AX00

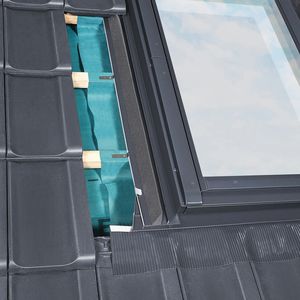

EZV-A AX00 pieslēgumi piemēroti kārniņu un metāla lokšņu jumtiem. Šie ir universāli pieslēgumi, kas piemēroti ne vien viļņotiem segumiem, bet arī citu veidu segumiem ar profila dziļumu līdz 45 mm. EZV-A AX00 pieslēgumi paredzēti atsevišķu jumta logu iebūvēšanai jumta slīpumā.
Tos var izmantot arī kombinācijās vai grupās izkārtotiem logiem:
- N un V līmenī vertikāli, horizontāli vai grupās,
- J līmenī tikai horizontālām kombinācijām.
Šis pieslēgums ļauj jumta logus iebūvēt trīs dažādos līmeņos: N (3 cm), V (0 cm),
J (- 3 cm). Standartā EZ pieslēgumi tiek izmantoti EZV versijā – EZV-A .
Pieslēgums ir pieejams arī termo variantā EZV-AT Thermo AX00.
Pieslēgums ir piemērots FAKRO GREENVIEW sērijas logiem.
Tonis standaratā antracīta RAL 7016, pieejams arī peēkbrūnā RAL 7022 un melnā RAL 9005 tonī.

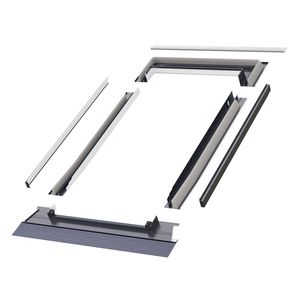

Pieslēgums sastāv no četriem pamatelementiem (apakšējais, divi sānu elementi un augšējais elements). Tās apakšējai daļai ir līmējošs pārklājums, kas nodrošina drošu loga savienojumu ar jumta segumu. Pieslēguma sānu kanāli nodrošina aizsardzību pret lietu, sniegu, vēja sapūstiem putekļiem un lapām. Tas ietver arī notekas, kas ļauj no loga notecēt kondensātam.
Pieslēgumu EZ_ AX00 iespējams izmantot jumtiem:
- ar slīpumu 15°–90° N un V variantā,
- ar slīpumu 20°–90° J variantā.
EZV

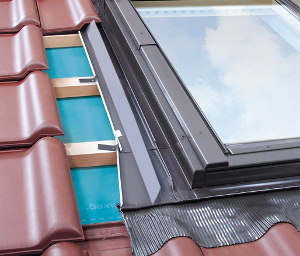

EZ pieslēgumi piemēroti kārniņu un metāla lokšņu jumtiem. Šie ir universāli pieslēgumi, kas piemēroti ne vien viļņotiem segumiem, bet arī citu veidu segumiem ar profila dziļumu līdz 45 mm. EZ pieslēgumi paredzēti atsevišķu jumta logu iebūvēšanai jumta slīpumā.
Tos var izmantot arī kombinācijās vai grupās izkārtotiem logiem:
- N un V līmenī vertikāli, horizontāli vai grupās,
- J līmenī tikai horizontālām kombinācijām.
Šis pieslēgums ļauj jumta logus iebūvēt trīs dažādos līmeņos: N (3 cm), V (0 cm),
J (- 3 cm). Standartā EZ pieslēgumi tiek izmantoti EZV versijā – EZV-A.
Tos iespējams izmantot jumtiem
- ar slīpumu 15°–90° N un V variantā,
- ar slīpumu 20°–90° J variantā.
Pieslēgums EZV-A XDP sastāv no standarta EZV-A (1) pieslēguma un izolācijas komplekta XDP. XDP sastāvā ietilpst termoizolācijas materiāls no dabiskas un speciāli impregnētas aitas vilnas, kā arī no hidroizolējošas membrānas izgatavots pieslēgums, kurš pasargā ap jumta loga kārbu izvietoto siltumizolācijas slāni no mitruma iekļūšanas tajā.
Pieslēgums sastāv no četriem pamatelementiem (apakšējais, divi sānu elementi un augšējais elements). Tās apakšējai daļai ir līmējošs pārklājums, kas nodrošina drošu loga savienojumu ar jumta segumu. Pieslēguma sānu kanāli nodrošina aizsardzību pret lietu, sniegu, vēja sapūstiem putekļiem un lapām. Tas ietver arī notekas, kas ļauj no loga notecēt kondensātam.
Šķērsgriezums ar pieslēguma EZV-A elementiem
1 — pieslēguma apakšējā daļa ar 165 mm garu “priekšautu"
2 — pieslēguma augšējā daļa
3 — sānu daļas un porolona blīves
4 — noteka
5 — alumīnija skavas pieslēguma nostiprināšanai
6 — jumta segumam atbilstošs profils
