Flashings

Pieslēgumi dziļi profilētiem jumta segumiem EHV-A, EHN-A, EHN-A XDP

Apraksts

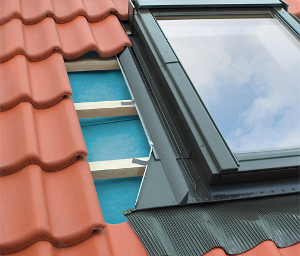

EH pieslēgumi piemēroti ūdensnecaurlaidīgai logu savienošanai ar tādiem jumta segumiem kā kārniņiem un dziļi profilētām metāla loksnēm. Tie izmantojami atsevišķu logu iemontēšanai jumtu segumos ar profila dziļumu līdz 90 mm, kā arī moduļos horizontālās vai vertikālās kombinācijās vai blokos. Pieslēgumi pieejami montāžai V (0) līmenī (EHV-A) un N (+3) līmenī (EHN-A) un izmantojami jumtiem ar slīpumu 15°–90°.



Pieslēgums ir pieejams arī termo variantā EHV-AT Thermo.

Pieslēgumi dziļi profilētiem jumta segumiem EHV-A, EHN-A, EHN-A XDP

Pieslēgumi dziļi profilētiem jumta segumiem EHV-A, EHN-A, EHN-A XDP



Pieslēgums EHN-A XDP sastāv no standarta EHN-A (1) un pieslēguma un izolācijas komplekta XDP.
XDP sastāvā ietilpst no hidroizolējošas membrānas izgatavots pieslēgums (2), kurš pasargā ap jumta loga kārbu izvietoto siltumizolācijas slāni no mitruma iekļūšanas tajā, kā arī termoizolācijas materiāls no dabiskas un speciāli impregnētas aitas vilnas (3).

Pieslēguma elementi

Pieslēgums sastāv no četriem pamatelementiem (apakšējais, divi sānu elementi un augšējais elements). Plata un elastīga apdare veido apakšējo elementu, kas dod iespēju ērti savienot logu ar dziļi profilētu jumta segumu. Tam ir līmējošs pārklājums, kas nodrošina drošu loga savienojumu ar jumta segumu. Pieslēguma sānu kanāli ar porolona blīvēm nodrošina aizsardzību pret lietu, sniegu, vēja sapūstiem putekļiem un lapām. Pieslēgumam ir atlocītas malas, kas ļauj no loga notecēt kondensātam.

Šķērsgriezums ar pieslēguma EHV-A un EHN-A elementiem


1 — pieslēguma apakšējā daļa ar 165 mm garu “priekšautu”
2 — sānu daļas un porolona blīves
3 — pieslēguma augšējā daļa
4 — alumīnija skavas pieslēguma nostiprināšanai
5noteka
6jumta segumam atbilstošs profils

Pieslēgumi dziļi profilētiem jumta segumiem EHV-A, EHN-A, EHN-A XDP
